熱力噴霧式除氧器

六、熱力噴霧式除氧器

（一）原理
　　"享利"氣體溶解定律指出：水中溶解的氧等氣體與其在液面上的妥壓力成正比（同時與水的溫度有關），隨著水溫升高，水中氣體的溶解度就降低。當水溫達到沸點時，水就不再具有溶解氣體的能力，此時水面上的蒸汽壓力與外界壓力相等，氣體分壓力為零，水中就不能溶解氣體。本除氧器據此原理，將水霧化并通過特殊的填料，與蒸汽充分接觸加熱至104℃，使溶解氣體由水中逸出。

（二）、主要工藝參數
　　工作壓力及溫度：0.02MPa 104℃
　　軟水壓力及溫度：0.2MPa ＞20℃
　　蒸汽壓力及溫度：0.33MPa 145℃
　　正常出水含氧量：0.04~0.1mg/L
　　安全閥起跳壓力：0.06MPa

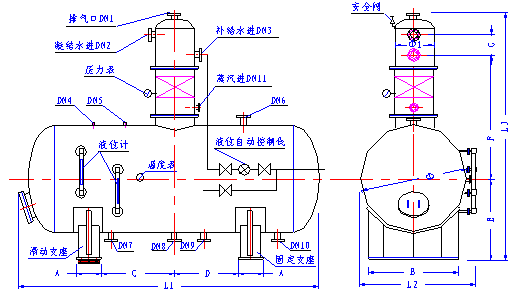

（三）、KP除氧器外型圖

（四）、KP除氧器性能參數表

項目\ 型號	KP10	KP20	KP35	KP50	KP70	KP100	KP150	KP200	KP250
最大出力(T/H)	11	22	40	56	78	106	160	230	275
水箱容積(m³)	6.4	12	20	30	40	40	50	50	60
除氧頭直徑Φ	600	800	1000	1200	1400	1500	1600	1800	2000
水箱直徑Φ	1600	2000	2400	2800	3000	3000	3000	3000	3000
L1	5000	5500	6000	6500	8250	8250	8600	8600	9500
L2	1900	2300	2700	3100	3300	3300	3300	3300	3300
L3	3800	4200	4600	5800	6500	6680	6820	6950	7150
F	1850	2150	2200	2860	3162	3162	3250	3250	3250
G	500	550	610	780	980	1090	1150	1250	1320
Z	1100	1200	1700	1700	1726	1726	1726	1726	1726
A	350	400	400	450	450	450	450	450	450
B	1400	1800	2200	2600	2600	2650	2650	2650	2650
C排氣	1200	1400	1500	1600	1750	1755	1850	1850	2250
排氣DN1	40	40	50	50	80	80	80	100	100
凝結水進DN2	40	40	50	50	80	80	100	150	150
補給水進DN3	80	80	100	125	150	150	150	200	200
蒸汽進DN4	100	150	150	150	200	200	200	250	250
給水泵回水DN5	80	80	100	125	150	200	200	250	250
汽平衡DN6	100	125	150	150	200	200	200	250	250
出水口DN7	100	125	150	150	200	200	200	250	250
二次蒸汽DN8	50	65	80	100	100	100	150	150	150
水箱排污DN9	65	65	80	100	100	100	150	150	150
水平衡DN10	100	125	150	200	200	200	200	250	250

(五)、除氧器工藝系統參考圖

（六）、使用說明
　　1、高位布置除氧器
　　　�。�1）首先將壓力表、溫度表、安全閥（起跳壓力0.06Mpa）及其它控制儀表進行校驗，合格為止。
　　　�。�2）啟動軟水泵，由軟水旁路閥進水，待除氧器水箱液位正常后停泵，開啟二次蒸汽使水箱水溫達100℃。
　　　�。�3）開啟除氧器頭頂部排氣閥（四分之一到二分之一開度），分別將軟水和蒸汽旁通手動閥門開啟，當溢流水封溢水且水溫達104℃時，開啟出水閥，同時啟動鍋爐給水泵。（如鍋爐尚未運行，則給水可全部回流除氧水箱，循環試驗）
　　　　（4）以上手動操作經檢查一切正常之后，可轉換到自動操作。
　　　�。�5）設備停用時應放盡存水、檢查內部、定期清洗和內部刷汽包漆。
　　2、低位布置除氧器
　　　�。�1）本設備必須配用機械委上海工業鍋爐研究所研制的CYG型鍋爐給水泵（低位除氧專用）。注意：該泵的安裝、調試、使用、維修必須嚴格按照蕪湖工業泵廠的圖紙和安裝使用說明書進行。
　　　�。�2）首先將壓力表、溫度表、安全閥（起跳壓力0.06Mpa）及其它控制儀表校驗合格。
　　　　（3）啟動軟水泵，由手動旁路閥進軟水，待除氧水箱液位正常后停泵，開啟二次蒸汽閥使水箱水溫為95℃。
　　　�。�4）開啟除氧頭頂部排氣閥（二分之一開度），分別將手動旁路閥打開進蒸汽，同時開啟軟水泵，當溢流水封溢水且水溫達104℃時，開啟出水閥，同時啟動鍋爐給水泵。（如鍋爐尚未運行，則給水可全部回流除氧水箱，循環試驗）
　　　�。�5）以上手動操作經檢查一切正常之后，可將軟水和蒸汽的自動調節閥投入使用。
　　　�。�6）當自動調節閥運轉正常后，即可使鍋爐給水投入正常運行。
　　　　（7）除氧器停用時應放盡水箱內部存水，并且進行檢查和清洗所有部件。
　　　　（8）除氧頭及除氧水箱內部防銹漆如有剝落，應及時清理，并且重新刷汽包漆。
